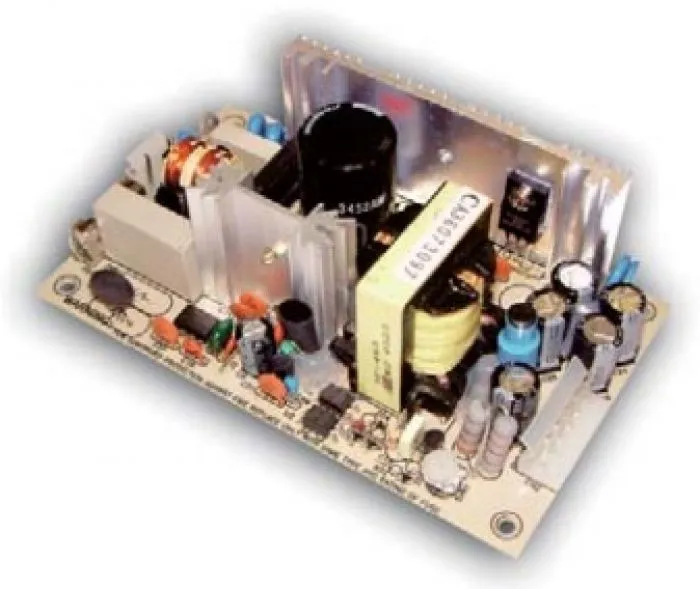

Преобразователь AC-DC сетевой Mean Well PD-65A

Прочие

Линейка

PD-65

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

65 кГц

Полная выходная мощность

61.1 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Входная частота

47

Диапазон входного напряжения при работе от сети переменного тока

90

Диапазон входного напряжения при работе от сети постоянного тока

127

Номинальный входной ток (при максимальной нагрузке)

0,9 А

Максимальный стартовый ток

40 А

Ток утечки, не более

0.00075 А

Выходные характеристики

Количество выходных каналов

2

Номинальное выходное напряжение

5 В

Диапазон регулировки добавочного выходного напряжения

4.75 В

Максимальный ток нагрузки, не более

5.5 А

Полярность напряжения

Положительная

КПД при полной нагрузке

78 %

Время установления выходного сигнала (Start Up Time)

800 мс

Hold Up Time

60 мс

Уровень переменной составляющей на выходе, не более

50 mV p-p

Погрешность стабилизации выходного напряжения

4 %

Выходные характеристики 2-го выхода

Номинальное выходное напряжение 2-го выхода

12 В

Максимальный ток нагрузки 2-го выхода, не более

2.8 А

Полярность напряжения 2-го выхода

Положительная

Время установления выходного сигнала 2-го выхода

800 мс

Hold Up Time 2-го выхода

60 мс

Уровень переменной составляющей на выходе 2-го выхода, не более

120 mV p-p

Погрешность стабилизации выходного напряжения 2-го выхода

7 %

Входные разъемы

Тип входного разъема

Ламели

Выходные разъемы

Тип выходного разъема

Ламели

Защита и фильтрация

Среднее наработки на отказ MTBF

414.8 тыс. часов

Класс защиты

Изоляция 3000В AC

Сопротивление изоляции, не менее

100 МОм

Параметры окружающей среды

Рабочий диапазон температуры

-10

Рабочий диапазон относительной влажности

20

Температура хранения

-20

Относительная влажность хранения

10

Физические характеристики

Форм-фактор

Встраиваемый

Способ монтажа

Фиксация винтами

Материал корпуса

Стеклонаполненный пластик

Прочие характеристики

Цвет

Разноцветный

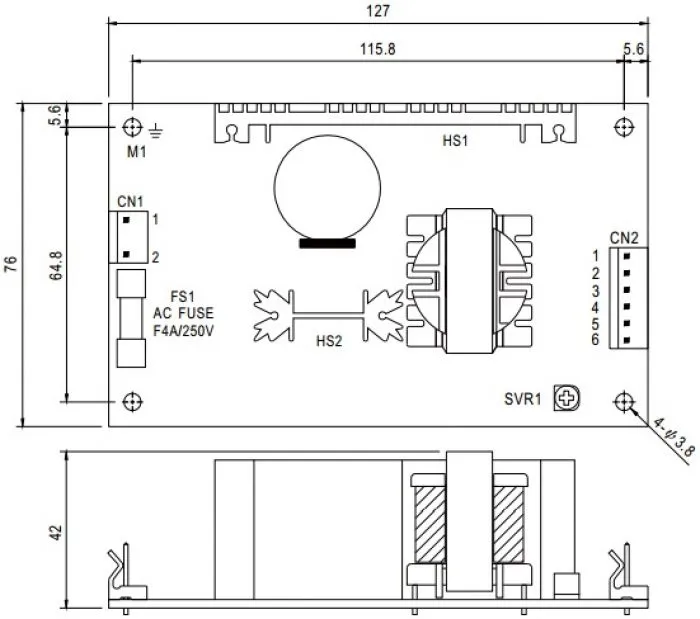

Габариты

127 x 42 x 76 мм

Вес нетто

0.24 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
