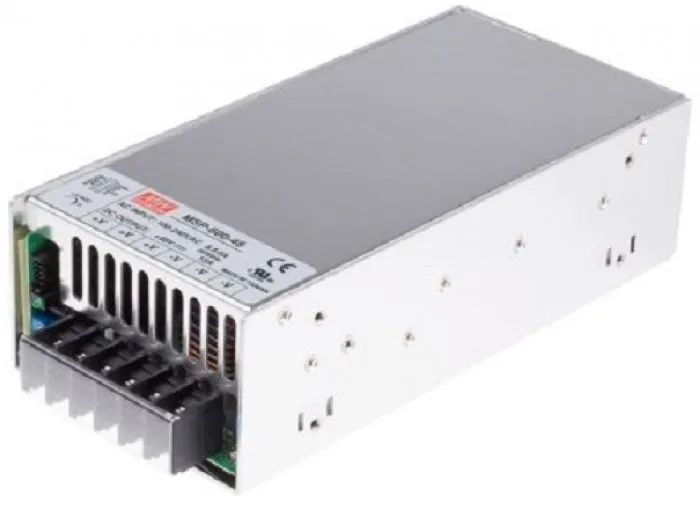

Преобразователь AC-DC сетевой Mean Well MSP-600-48

Прочие

Линейка

MSP-600

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

70 кГц

Полная выходная мощность

624 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47 — 63 Гц

Диапазон входного напряжения при работе от сети переменного тока

85 — 264 В

Диапазон входного напряжения при работе от сети постоянного тока

120 — 370 В

Номинальный входной ток (при максимальной нагрузке)

5 А

Максимальный стартовый ток

80 А

Энергопотребление в режиме простоя, не более

0.8 Вт

Ток утечки, не более

0.0003 А

Выходные характеристики

Количество выходных каналов

2

Номинальное выходное напряжение

48 В

Диапазон регулировки добавочного выходного напряжения

40,8 — 55,2 В

Максимальный ток нагрузки, не более

13 А

Полярность напряжения

Положительная

КПД при полной нагрузке

89 %

Время установления выходного сигнала (Start Up Time)

1000 мс

Hold Up Time

16 мс

Коэффициент выходной мощности

0.94

Уровень переменной составляющей на выходе, не более

240 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Выходные характеристики 2-го выхода

Номинальное выходное напряжение 2-го выхода

5 В

Максимальный ток нагрузки 2-го выхода, не более

0.3 А

Полярность напряжения 2-го выхода

Положительная

Уровень переменной составляющей на выходе 2-го выхода, не более

50 mV p-p

Погрешность стабилизации выходного напряжения 2-го выхода

5 %

Входные разъемы

Тип входного разъема

Клеммная колодка

Выходные разъемы

Тип выходного разъема

Клеммная колодка

Индикация и управление

Индикаторы

Power

Защита и фильтрация

Среднее наработки на отказ MTBF

138.7 тыс. часов

Класс защиты

Изоляция 4000 В АС

Сопротивление изоляции, не менее

100 МОм

Защита от короткого замыкания

Есть

Защита от высоковольтных импульсов

Есть

Фильтрация помех

Есть

Защита от перегрузки

Есть

Защита от перегрева

Есть

Защита от понижения напряжения

Есть

Защита от повышения напряжения

Есть

Защита цепи нагрузки

Есть

Защита входной цепи

Есть

Параметры окружающей среды

Рабочий диапазон температуры

-40 — +70°C

Рабочий диапазон относительной влажности

20 — 90%

Температура хранения

-40 — +85°C

Относительная влажность хранения

10 — 95%

Физические характеристики

Форм-фактор

Встраиваемый

Способ монтажа

Фиксация винтами

Материал корпуса

Металл

Охлаждение

Активное

Количество вентиляторов

1 шт

Прочие характеристики

Цвет

Серый

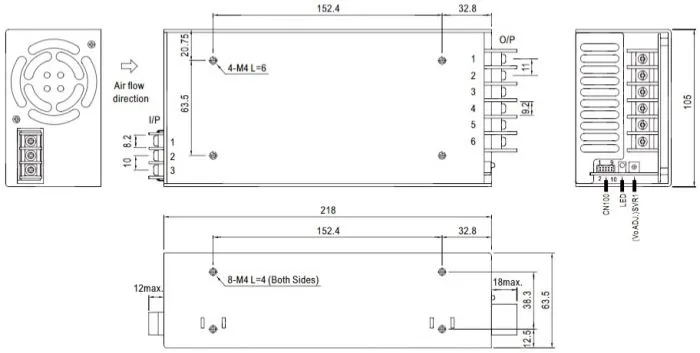

Габариты

218 x 105 x 63.5 мм

Вес нетто

1.57 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
