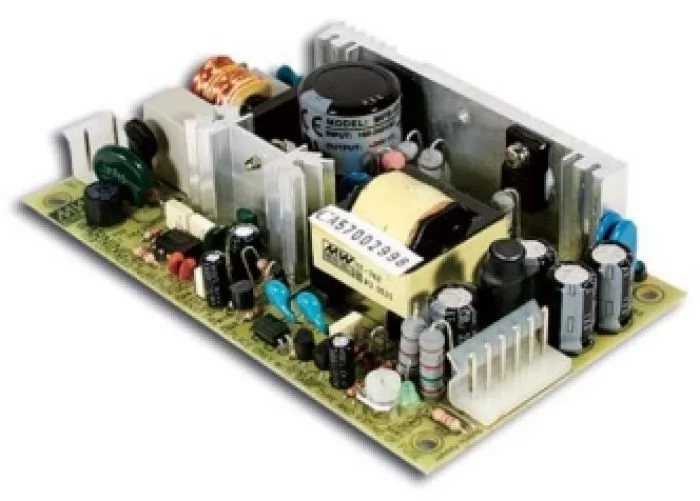

Преобразователь AC-DC сетевой Mean Well MPT-45C

Прочие

Линейка

MPT-45

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

45 кГц

Полная выходная мощность

43.5 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Входная частота

47

Диапазон входного напряжения при работе от сети переменного тока

90

Диапазон входного напряжения при работе от сети постоянного тока

127

Номинальный входной ток (при максимальной нагрузке)

0,7 А

Максимальный стартовый ток

40 А

Ток утечки, не более

0.00025 А

Выходные характеристики

Количество выходных каналов

3

Номинальное выходное напряжение

5 В

Диапазон регулировки добавочного выходного напряжения

4.5 В

Максимальный ток нагрузки, не более

3 А

Полярность напряжения

Положительная

КПД при полной нагрузке

75 %

Время установления выходного сигнала (Start Up Time)

800 мс

Hold Up Time

80 мс

Уровень переменной составляющей на выходе, не более

60 mV p-p

Погрешность стабилизации выходного напряжения

4 %

Выходные характеристики 2-го выхода

Номинальное выходное напряжение 2-го выхода

15 В

Максимальный ток нагрузки 2-го выхода, не более

1.6 А

Полярность напряжения 2-го выхода

Положительная

Уровень переменной составляющей на выходе 2-го выхода, не более

120 mV p-p

Погрешность стабилизации выходного напряжения 2-го выхода

7 %

Выходные характеристики 3-го выхода

Номинальное выходное напряжение 3-го выхода

15 В

Максимальный ток нагрузки 3-го выхода, не более

0.3 А

Полярность напряжения 3-го выхода

Отрицательная

Уровень переменной составляющей на выходе 3-го выхода, не более

100 mV p-p

Погрешность стабилизации выходного напряжения 3-го выхода

5 %

Входные разъемы

Тип входного разъема

Ламели

Выходные разъемы

Тип выходного разъема

Ламели

Защита и фильтрация

Среднее наработки на отказ MTBF

271.5 тыс. часов

Класс защиты

Изоляция 4000В AC

Сопротивление изоляции, не менее

100 МОм

Параметры окружающей среды

Рабочий диапазон температуры

-10

Рабочий диапазон относительной влажности

20

Температура хранения

-20

Относительная влажность хранения

10

Физические характеристики

Форм-фактор

Встраиваемый

Способ монтажа

Фиксация винтами

Материал корпуса

Стеклонаполненный пластик

Прочие характеристики

Цвет

Разноцветный

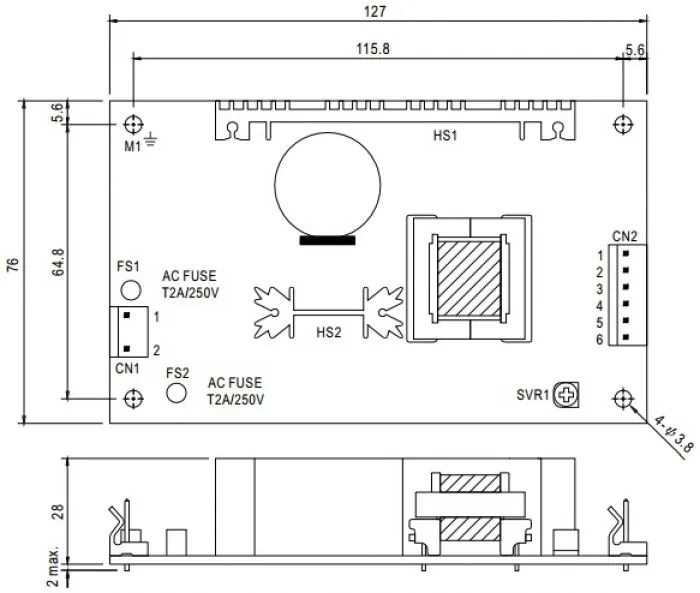

Габариты

127 x 28 x 76 мм

Вес нетто

0.21 кг
