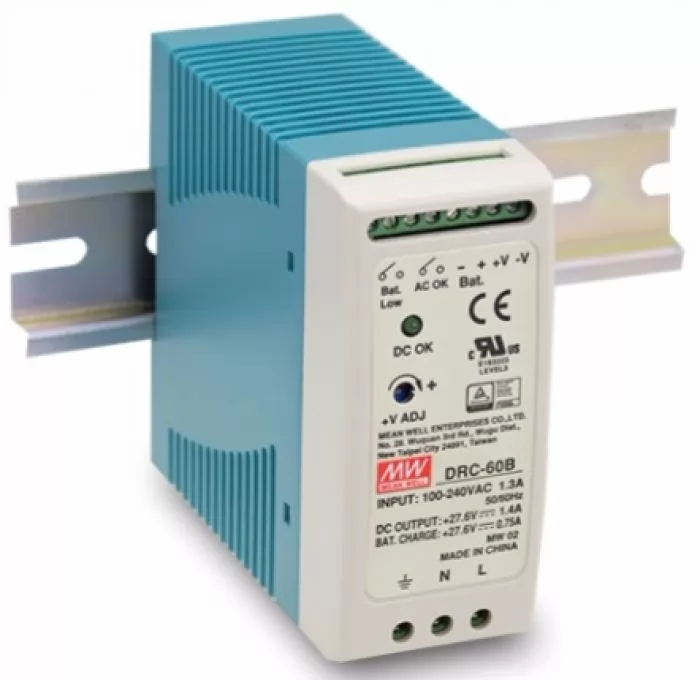

Преобразователь AC-DC сетевой Mean Well DRC-60A

Прочие

Линейка

DRC-60

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Полная выходная мощность

59.34 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47 — 63 Гц

Диапазон входного напряжения при работе от сети переменного тока

90 — 295 В

Диапазон входного напряжения при работе от сети постоянного тока

127 — 370 В

Номинальный входной ток (при максимальной нагрузке)

0,8 А

Максимальный стартовый ток

60 А

Выходные характеристики

Количество выходных каналов

2

Номинальное выходное напряжение

13.8 В

Диапазон регулировки добавочного выходного напряжения

12 — 15 В

Максимальный ток нагрузки, не более

2.8 А

Полярность напряжения

Положительная

КПД при полной нагрузке

86 %

Время установления выходного сигнала (Start Up Time)

400 мс

Hold Up Time

50 мс

Уровень переменной составляющей на выходе, не более

120 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Выходные характеристики 2-го выхода

Номинальное выходное напряжение 2-го выхода

13.8 В

Максимальный ток нагрузки 2-го выхода, не более

1.5 А

Полярность напряжения 2-го выхода

Положительная

Входные разъемы

Тип входного разъема

Клеммная колодка

Выходные разъемы

Тип выходного разъема

Клеммная колодка

Индикация и управление

Индикаторы

Power

Защита и фильтрация

Среднее наработки на отказ MTBF

504.1 тыс. часов

Класс защиты

Изоляция 3000В АС

Сопротивление изоляции, не менее

100 МОм

Защита от короткого замыкания

Есть

Защита от высоковольтных импульсов

Есть

Фильтрация помех

Есть

Защита от перегрузки

Есть

Защита от перегрева

Есть

Защита от понижения напряжения

Есть

Защита от повышения напряжения

Есть

Защита цепи нагрузки

Есть

Защита входной цепи

Есть

Параметры окружающей среды

Рабочий диапазон температуры

-30 — +70 ℃

Рабочий диапазон относительной влажности

20 — 90%

Температура хранения

-40 — +85 ℃

Относительная влажность хранения

10 — 95%

Физические характеристики

Форм-фактор

DIN, Настенный

Способ монтажа

На DIN-рейку

Материал корпуса

Пластик

Охлаждение

Воздушное

Прочие характеристики

Цвет

Серый

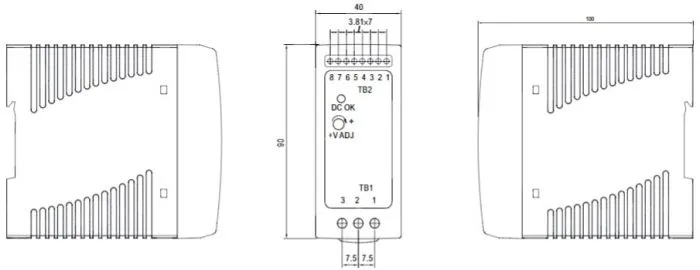

Габариты

40 x 90 x 100 мм

Вес нетто

0.3 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
