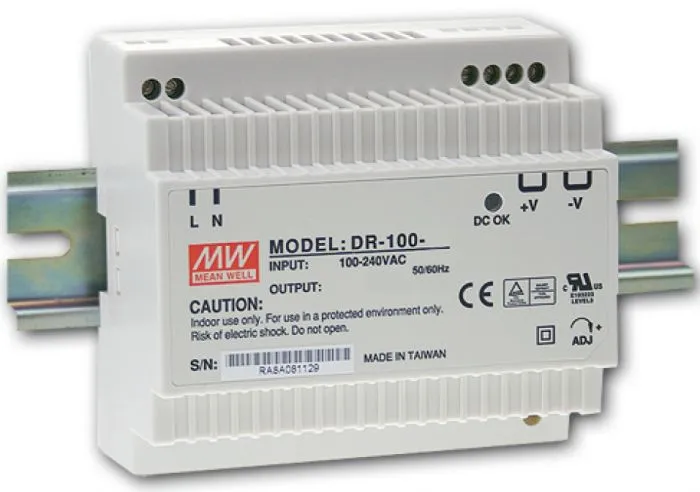

Преобразователь AC-DC сетевой Mean Well DR-100-12

Прочие

Линейка

DR

Основные характеристики

Тип

Преобразователь AC/DC, Преобразователь DC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

55 кГц

Активная выходная мощность

90 Вт

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

220 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47

Диапазон входного напряжения при работе от сети переменного тока

88

Диапазон входного напряжения при работе от сети постоянного тока

124

Номинальный входной ток (при максимальной нагрузке)

7,5A

Максимальный стартовый ток

45 А

Энергопотребление в режиме простоя, не более

1 Вт

Суммарные гармонические искажения на входе, не более

10 %

Выходные характеристики

Количество выходных каналов

1

Номинальное выходное напряжение

12 В

Диапазон регулировки добавочного выходного напряжения

12 В

Максимальный ток нагрузки, не более

7.5 А

КПД при полной нагрузке

87 %

Время установления выходного сигнала (Start Up Time)

2700 мс

Hold Up Time

50 мс

Уровень переменной составляющей на выходе, не более

150 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Входные разъемы

Тип входного разъема

Клеммная колодка

Выходные разъемы

Тип выходного разъема

Клеммная колодка

Индикация и управление

Индикаторы

Power

Защита и фильтрация

Среднее наработки на отказ MTBF

486 тыс. часов

Класс защиты

II (двойная изоляция, не требует заземления)

Сопротивление изоляции, не менее

100 МОм

Параметры окружающей среды

Рабочий диапазон температуры

— 20 … +60C

Рабочий диапазон относительной влажности

20

Температура хранения

— 40 … +85C

Относительная влажность хранения

10

Физические характеристики

Форм-фактор

Настенный, Стоечный

Способ монтажа

На DIN-рейку

Материал корпуса

Пластик

Охлаждение

Воздушное

Прочие характеристики

Цвет

Бежевый

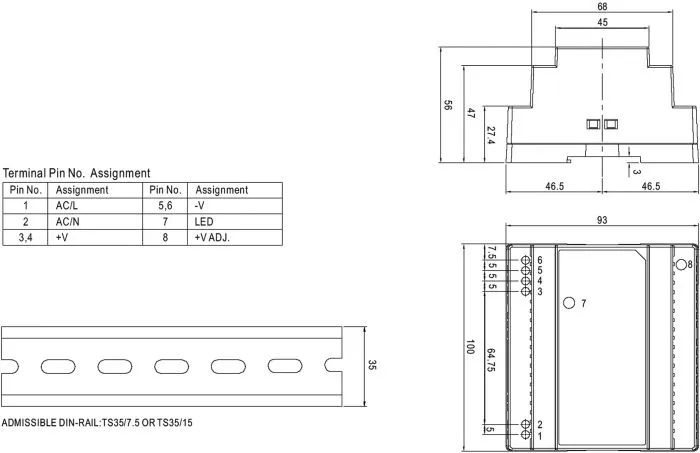

Габариты

100 x 93 x 56 мм

Вес нетто

0.35 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
