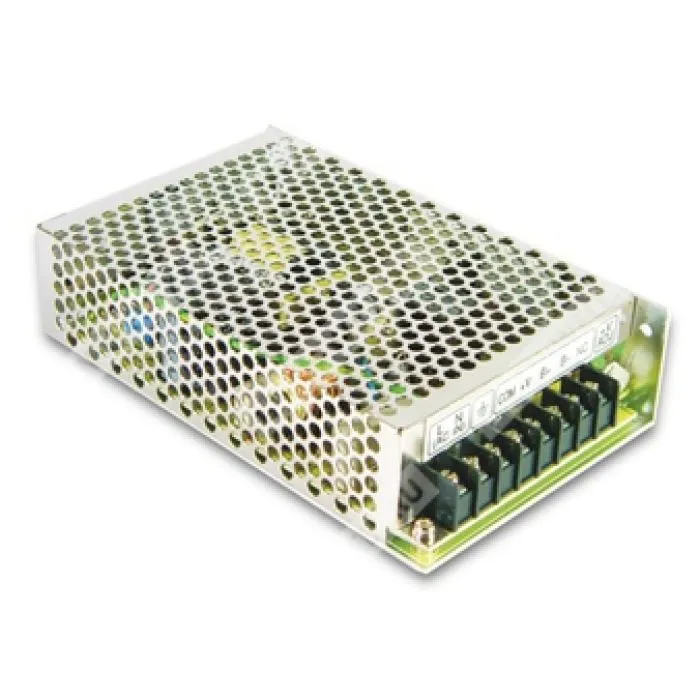

Преобразователь AC-DC сетевой Mean Well ADD-55B

Прочие

Линейка

ADD-55

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

45 кГц

Полная выходная мощность

55 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

220 В

Входная частота

47-63 Гц

Диапазон входного напряжения при работе от сети переменного тока

88-264 В

Диапазон входного напряжения при работе от сети постоянного тока

124-370 В

Номинальный входной ток (при максимальной нагрузке)

1

Максимальный стартовый ток

40 А

Выходные характеристики

Количество выходных каналов

3

Номинальное выходное напряжение

27.6 В

Диапазон регулировки добавочного выходного напряжения

24-29 В

Максимальный ток нагрузки, не более

1.3 А

Полярность напряжения

Положительная

Уровень переменной составляющей на выходе, не более

150 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Выходные характеристики 2-го выхода

Диапазон регулировки добавочного выходного напряжения 2-го выхода

5 В

Максимальный ток нагрузки 2-го выхода, не более

3 А

Полярность напряжения 2-го выхода

Положительная

Уровень переменной составляющей на выходе 2-го выхода, не более

150 mV p-p

Погрешность стабилизации выходного напряжения 2-го выхода

3 %

Выходные характеристики 3-го выхода

Номинальное выходное напряжение 3-го выхода

26.5 В

Максимальный ток нагрузки 3-го выхода, не более

0.16 А

Полярность напряжения 3-го выхода

Положительная

Входные разъемы

Тип входного разъема

Клеммная колодка

Выходные разъемы

Тип выходного разъема

Клеммная колодка

Защита и фильтрация

Среднее наработки на отказ MTBF

241.3 тыс. часов

Класс защиты

Изоляция 3000В AC

Параметры окружающей среды

Рабочий диапазон температуры

-10

Рабочий диапазон относительной влажности

20

Температура хранения

-20

Относительная влажность хранения

10

Физические характеристики

Форм-фактор

Встраиваемый

Способ монтажа

В шкафах, На деревянных щитках, На металлических щитках, На панелях

Материал корпуса

Сталь

Прочие характеристики

Цвет

Серебристый

Габариты

159 x 38 x 97 мм

Вес нетто

0.57 кг

Ссылки

Ссылка на описание на сайте производителя

www.mean-well.ru
