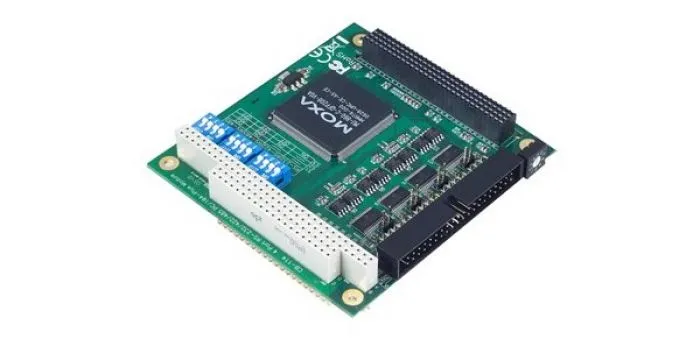

Плата MOXA CB-114-T w/o Cable

Последовательные порты

Количество портов

4

Тип портов

RS-232, RS-422, RS-485

Передаваемые сигналы RS-232

CTS, DCD, DSR, DTR, GND, RTS, RxD, TxD

Передаваемые сигналы RS-422

GND, RxD+, RxD-, TxD+, TxD-

Передаваемые сигналы RS-485 (2-проводный)

Data+, Data-, GND

Передаваемые сигналы RS-485 (4-проводный)

GND, RxD+, RxD-, TxD+, TxD-

Защита от импульсных помех

15 кВ

Буфер данных

128 байт

Контроллер последовательного интерфейса

MU860

Параметры последовательной связи

Бит данных

5, 6, 7, 8

Четность

0, 1, Нет, Нечётно, Чётно

Стоповых бит

1, 1.5, 2

Управление потоками данных

RTS/CTS, XON/XOFF

Скорость передачи данных

50 бит/сек

Интерфейс Modbus

Передаваемые сигналы RS-232

CTS, DCD, DSR, DTR, GND, RTS, RxD, TxD

Передаваемые сигналы RS-422

GND, RxD+, RxD-, TxD+, TxD-

Передаваемые сигналы RS-485 (2-проводный)

Data+, Data-, GND

Передаваемые сигналы RS-485 (4-проводный)

GND, RxD+, RxD-, TxD+, TxD-

Шина

Тип шины

PCI

Разъем для подключения к устройству

40-контактный

Дополнительные характеристики

Драйверы для ОС

DOS , Linux 2.4.x , Linux 2.6.x , QNX 6 , Windows CE 5.0 , Windows CE 6.0 , Windows XP Embedded

Максимальное количество плат в системе

4 шт

Рабочая температура

от -40 до +85°С

Температура хранения

от -40 до +85°С

Рабочая влажность

от 5 до 95%(без конденсации)

Влажность хранения

от 5 до 95%(без конденсации) А

Рабочее напряжение

5 В

Потребление тока

0.164 А

Цвет

Зеленый

Монтаж

В компьютер

Комплектация

Устройство, документация и ПО на CD, краткое руководство пользователя

Габариты и вес

Габаритные размеры

96 x 90 мм

Ссылки

Ссылка на описание на сайте производителя

MOXA

Руководство по аппаратной части

MOXA

Руководство пользователя

MOXA
