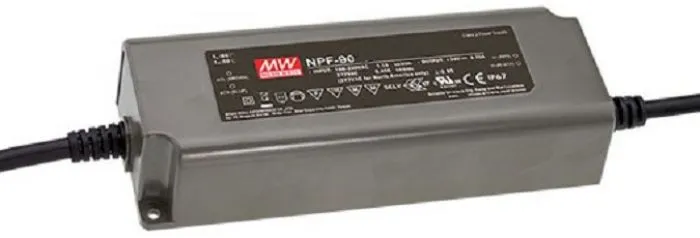

Источник питания специализированный Mean Well NPF-90-54

Прочие

Линейка

NPF-90

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Диапазон несущей частоты ШИМ

60 — 130 кГц

Полная выходная мощность

90.18 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47 — 63 Гц

Диапазон входного напряжения при работе от сети переменного тока

90 — 305 В

Номинальный входной ток (при максимальной нагрузке)

0,5 А

Максимальный стартовый ток

60 А

Энергопотребление в режиме простоя, не более

0.15 Вт

Ток утечки, не более

0.00025 А

Суммарные гармонические искажения на входе, не более

20 %

Выходные характеристики

Количество выходных каналов

1

Номинальное выходное напряжение

54 В

Максимальный ток нагрузки, не более

1.67 А

Полярность напряжения

Положительная

КПД при полной нагрузке

90.5 %

Время установления выходного сигнала (Start Up Time)

500 мс

Hold Up Time

16 мс

Коэффициент выходной мощности

0.96

Уровень переменной составляющей на выходе, не более

350 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Входные разъемы

Тип входного разъема

Фиксированное кабельное подключение

Выходные разъемы

Тип выходного разъема

Фиксированное кабельное подключение

Защита и фильтрация

Среднее наработки на отказ MTBF

1011.4 тыс. часов

Класс защиты

IP67

Класс защиты

Изоляция 3750 В АС

Сопротивление изоляции, не менее

100 МОм

Параметры окружающей среды

Рабочий диапазон температуры

-40 — +85°C

Рабочий диапазон относительной влажности

20 — 95%

Температура хранения

-40 — +80°C

Относительная влажность хранения

10 — 95%

Физические характеристики

Форм-фактор

Встраиваемая

Способ монтажа

Фиксация винтами

Материал корпуса

Пластик

Охлаждение

Воздушное

Прочие характеристики

Цвет

Серый

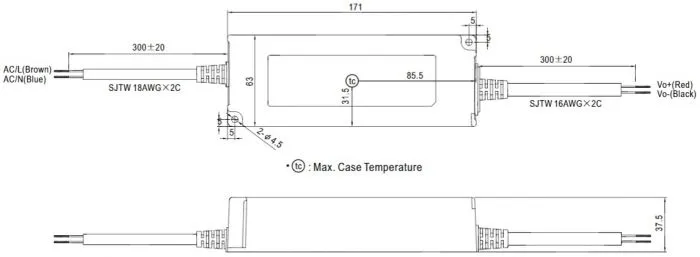

Габариты

171 x 63 x 37.5 мм

Вес нетто

0.77 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
