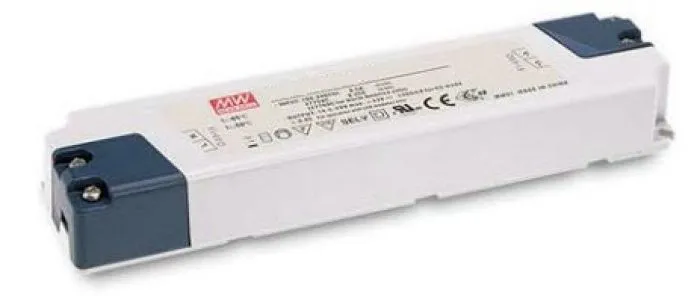

Драйвер светодиодный Mean Well PLM-12E-700

Прочие

Линейка

PLM-12E

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

50 кГц

Полная выходная мощность

12.6 ВА

Активная выходная мощность

12.6 Вт

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47

Диапазон входного напряжения при работе от сети переменного тока

110

Диапазон входного напряжения при работе от сети постоянного тока

156

Максимальный входной ток

0.08 А

Максимальный стартовый ток

15 А

Ток утечки, не более

0.1 А

Суммарные гармонические искажения на входе, не более

0.02 %

Выходные характеристики

Количество выходных каналов

1

Номинальное выходное напряжение

18 В

Диапазон регулировки добавочного выходного напряжения

11 В

Максимальный ток нагрузки, не более

0.7 А

Полярность напряжения

Положительная

КПД при полной нагрузке

83 %

Время установления выходного сигнала (Start Up Time)

500 мс

Hold Up Time

16 мс

Уровень переменной составляющей на выходе, не более

3600 mV p-p

Регулировка выходного напряжения

5 %

Погрешность стабилизации выходного напряжения

1 %

Входные разъемы

Тип входного разъема

Клеммная колодка

Выходные разъемы

Тип выходного разъема

Клеммная колодка

Защита и фильтрация

Среднее наработки на отказ MTBF

808 тыс. часов

Класс защиты

IP30

Сопротивление изоляции, не менее

100 МОм

Защита от короткого замыкания

Есть

Защита от высоковольтных импульсов

Есть

Фильтрация помех

Есть

Защита от перегрузки

Есть

Защита от перегрева

Есть

Защита от понижения напряжения

Есть

Защита от повышения напряжения

Есть

Защита цепи нагрузки

Есть

Защита входной цепи

Есть

Параметры окружающей среды

Рабочий диапазон температуры

от -40 °C до 70 °C

Рабочий диапазон относительной влажности

от 10% до 95% (без конденсата)

Температура хранения

от -40 °C до 70 °C

Относительная влажность хранения

от 5% до 95% (без конденсата)

Физические характеристики

Форм-фактор

Настенный, Настольный

Способ монтажа

На панелях, На плату, На стене

Материал корпуса

Пластик

Охлаждение

Воздушное

Прочие характеристики

Цвет

Серый

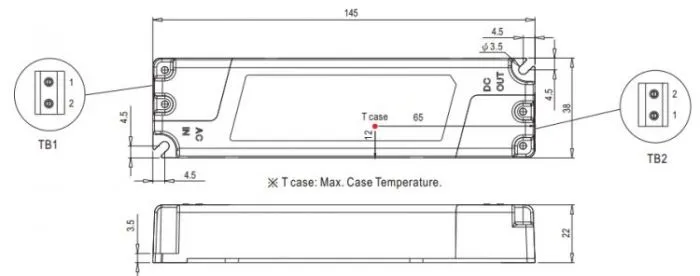

Габариты

38 x 22 x 145 мм

Вес нетто

0.126 кг

Ссылки

Ссылка на описание на сайте производителя

https://www.meanwell-web.com
