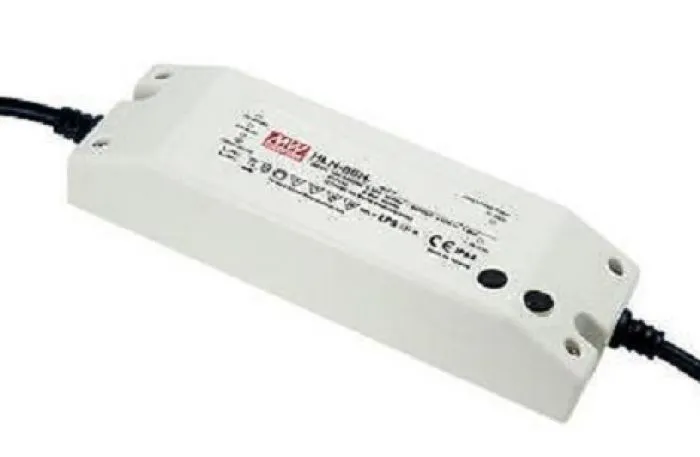

Драйвер светодиодный Mean Well HLN-80H-20A

Прочие

Линейка

HLN-80H

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

100 кГц

Полная выходная мощность

80 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47 — 63 Гц

Диапазон входного напряжения при работе от сети переменного тока

90 — 305 В

Диапазон входного напряжения при работе от сети постоянного тока

127 — 431 В

Номинальный входной ток (при максимальной нагрузке)

0,425 А

Максимальный стартовый ток

70 А

Ток утечки, не более

0.00075 А

Суммарные гармонические искажения на входе, не более

20 %

Выходные характеристики

Количество выходных каналов

1

Номинальное выходное напряжение

20 В

Диапазон регулировки добавочного выходного напряжения

17 — 22 В

Максимальный ток нагрузки, не более

4 А

Полярность напряжения

Положительная

КПД при полной нагрузке

90.5 %

Время установления выходного сигнала (Start Up Time)

500 мс

Hold Up Time

16 мс

Коэффициент выходной мощности

0.96

Уровень переменной составляющей на выходе, не более

150 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Входные разъемы

Тип входного разъема

Фиксированное кабельное подключение

Выходные разъемы

Тип выходного разъема

Фиксированное кабельное подключение

Защита и фильтрация

Среднее наработки на отказ MTBF

356.4 тыс. часов

Класс защиты

IP64

Класс защиты

Изоляция 3750В АС

Сопротивление изоляции, не менее

100 МОм

Параметры окружающей среды

Рабочий диапазон температуры

-40 — +50 ℃

Рабочий диапазон относительной влажности

20 — 95%

Температура хранения

-40 — +80 ℃

Относительная влажность хранения

10 — 95%

Физические характеристики

Форм-фактор

Встраиваемый, Настольный

Способ монтажа

Фиксация винтами

Материал корпуса

Пластик

Охлаждение

Воздушное

Прочие характеристики

Цвет

Серый

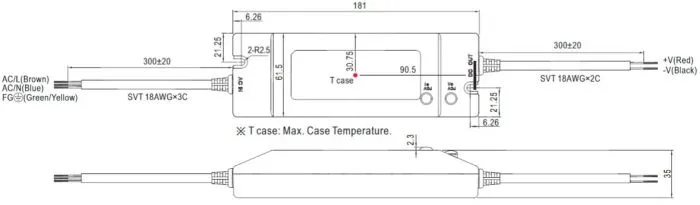

Габариты

181 x 61.5 x 35 мм

Вес нетто

0.5 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
