Драйвер светодиодный Mean Well HLG-120H-36B

Прочие

Линейка

HLG-120H

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

100 кГц

Полная выходная мощность

122.4 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

230 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47 — 63 Гц

Диапазон входного напряжения при работе от сети переменного тока

90 — 305 В

Диапазон входного напряжения при работе от сети постоянного тока

127 — 431 В

Номинальный входной ток (при максимальной нагрузке)

0,6 А

Максимальный стартовый ток

60 А

Ток утечки, не более

0.00075 А

Суммарные гармонические искажения на входе, не более

20 %

Выходные характеристики

Количество выходных каналов

1

Номинальное выходное напряжение

36 В

Максимальный ток нагрузки, не более

3.4 А

Полярность напряжения

Положительная

КПД при полной нагрузке

93 %

Время установления выходного сигнала (Start Up Time)

500 мс

Hold Up Time

12 мс

Коэффициент выходной мощности

0.95

Уровень переменной составляющей на выходе, не более

200 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Входные разъемы

Тип входного разъема

Фиксированное кабельное подключение

Выходные разъемы

Тип выходного разъема

Фиксированное кабельное подключение

Защита и фильтрация

Среднее наработки на отказ MTBF

559.5 тыс. часов

Класс защиты

IP67

Класс защиты

Изоляция 3750В АС

Сопротивление изоляции, не менее

100 МОм

Защита от короткого замыкания

Есть

Защита от высоковольтных импульсов

Есть

Фильтрация помех

Есть

Защита от перегрузки

Есть

Защита от перегрева

Есть

Защита от понижения напряжения

Есть

Защита от повышения напряжения

Есть

Защита цепи нагрузки

Есть

Защита входной цепи

Есть

Параметры окружающей среды

Рабочий диапазон температуры

-40 — +80 ℃

Рабочий диапазон относительной влажности

20 — 95%

Температура хранения

-40 — +80 ℃

Относительная влажность хранения

10 — 95%

Физические характеристики

Форм-фактор

Встраиваемый, Настольный

Способ монтажа

Фиксация винтами

Материал корпуса

Металл

Охлаждение

Воздушное

Прочие характеристики

Цвет

Серый

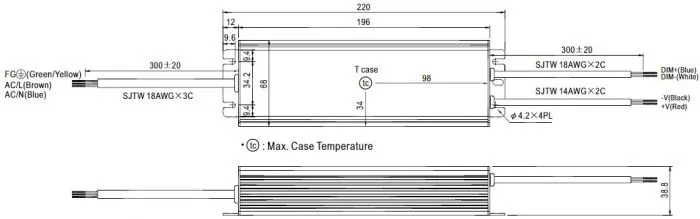

Габариты

220 x 68 x 38.8 мм

Вес нетто

1.12 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
