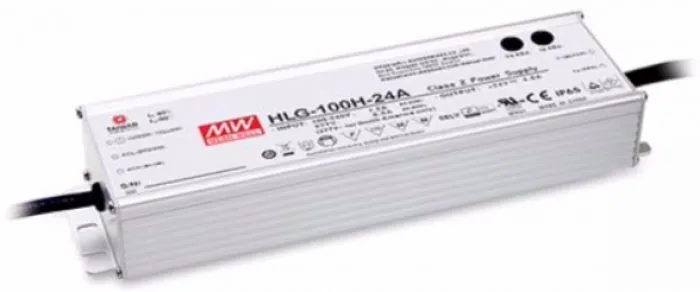

Драйвер светодиодный Mean Well HLG-100H-20A

Прочие

Линейка

HLG-100H

Основные характеристики

Тип

Преобразователь AC/DC

Принцип действия

Импульсный

Несущая частота ШИМ

100 кГц

Полная выходная мощность

96 ВА

Тип выходного тока

Постоянный

Входные характеристики

Количество фаз

1

Номинальное входное напряжение переменного тока

239 В

Номинальное входное напряжение постоянного тока

310 В

Входная частота

47 — 63 Гц

Диапазон входного напряжения при работе от сети переменного тока

90 — 305 В

Диапазон входного напряжения при работе от сети постоянного тока

127 — 431 В

Номинальный входной ток (при максимальной нагрузке)

0,55 А

Максимальный стартовый ток

60 А

Ток утечки, не более

0.00075 А

Суммарные гармонические искажения на входе, не более

20 %

Выходные характеристики

Количество выходных каналов

1

Номинальное выходное напряжение

20 В

Диапазон регулировки добавочного выходного напряжения

17 — 22 В

Максимальный ток нагрузки, не более

4.8 А

Полярность напряжения

Положительная

КПД при полной нагрузке

93 %

Время установления выходного сигнала (Start Up Time)

500 мс

Hold Up Time

16 мс

Коэффициент выходной мощности

0.95

Уровень переменной составляющей на выходе, не более

150 mV p-p

Погрешность стабилизации выходного напряжения

1 %

Входные разъемы

Тип входного разъема

Фиксированное кабельное подключение

Выходные разъемы

Тип выходного разъема

Фиксированное кабельное подключение

Защита и фильтрация

Среднее наработки на отказ MTBF

192.2 тыс. часов

Класс защиты

IP65

Класс защиты

Изоляция 3750В АС

Сопротивление изоляции, не менее

100 МОм

Параметры окружающей среды

Рабочий диапазон температуры

-40 — +90 ℃

Рабочий диапазон относительной влажности

20 — 95%

Температура хранения

-40 — +80 ℃

Относительная влажность хранения

10 — 95%

Физические характеристики

Форм-фактор

Встраиваемый, Настольный

Способ монтажа

Фиксация винтами

Материал корпуса

Металл

Охлаждение

Воздушное

Прочие характеристики

Цвет

Серый

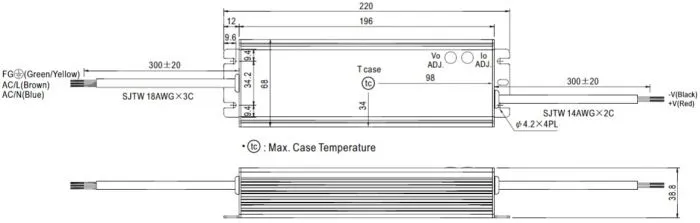

Габариты

220 x 68 x 38.8 мм

Вес нетто

1.12 кг

Ссылки

Ссылка на описание на сайте производителя

www.meanwell.com
